天津有仪ECT双截面传感器系统
TJUECT-E12x2：双截面共 24 个 ECT 电极板，276 通道全组合测量，非侵入式电容层析（ECT）实现管道内多相流 2D/3D 实时成像与定量分析；3D 采集 ≥ 200 Hz，fF 量级信号采集。
天津有仪ECT双截面传感器系统采用非侵入式电容层析（ECT）原理，通过双截面共 24 个电极板实现管道内多相流的 2D/3D 实时成像与定量分析。传感器不侵入流体、不扰动流场，支持油水等多相组合，适用于工业过程监测与科研实验。

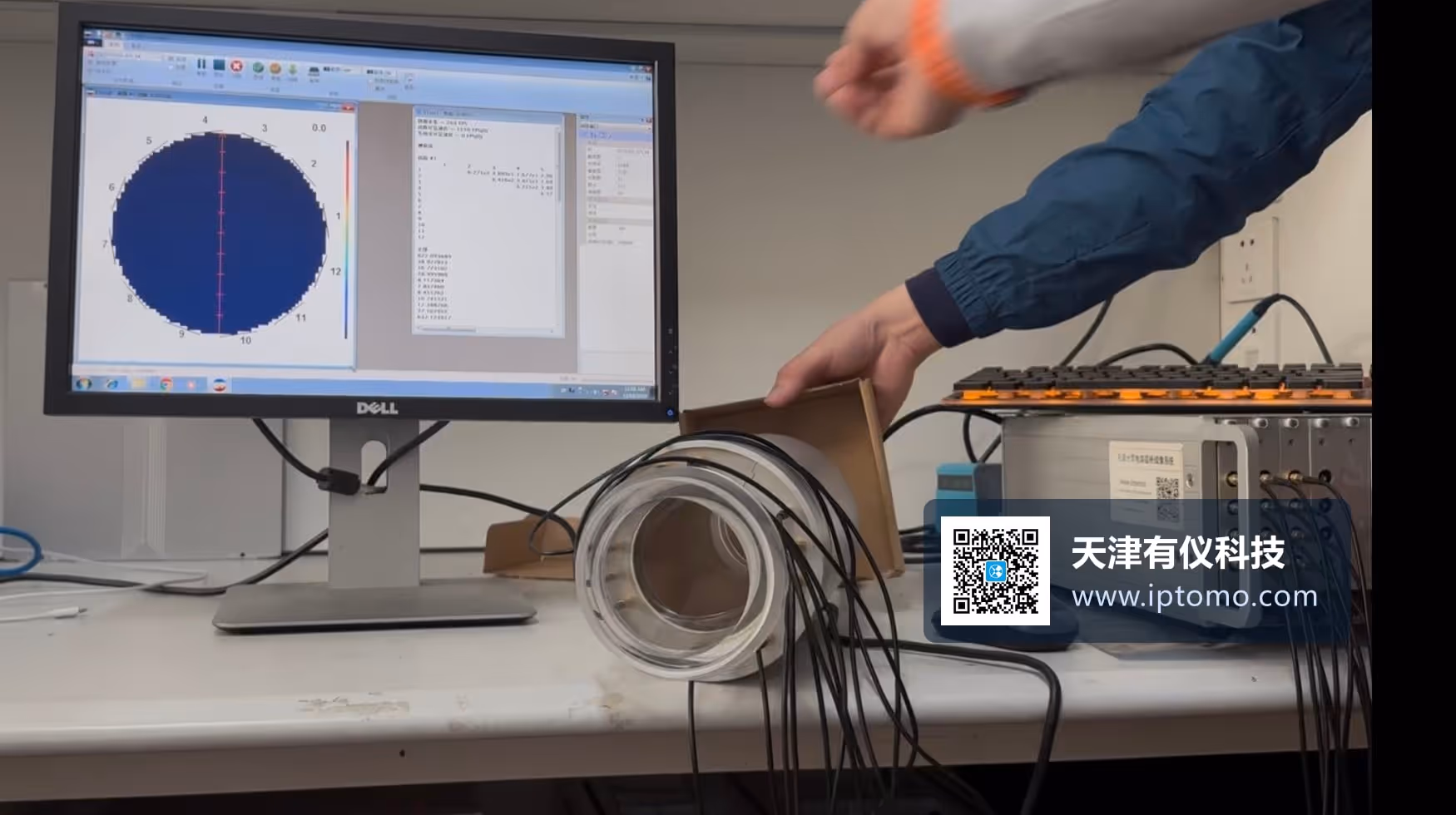

系统运行中：屏幕实时显示 12 电极层析重建图像

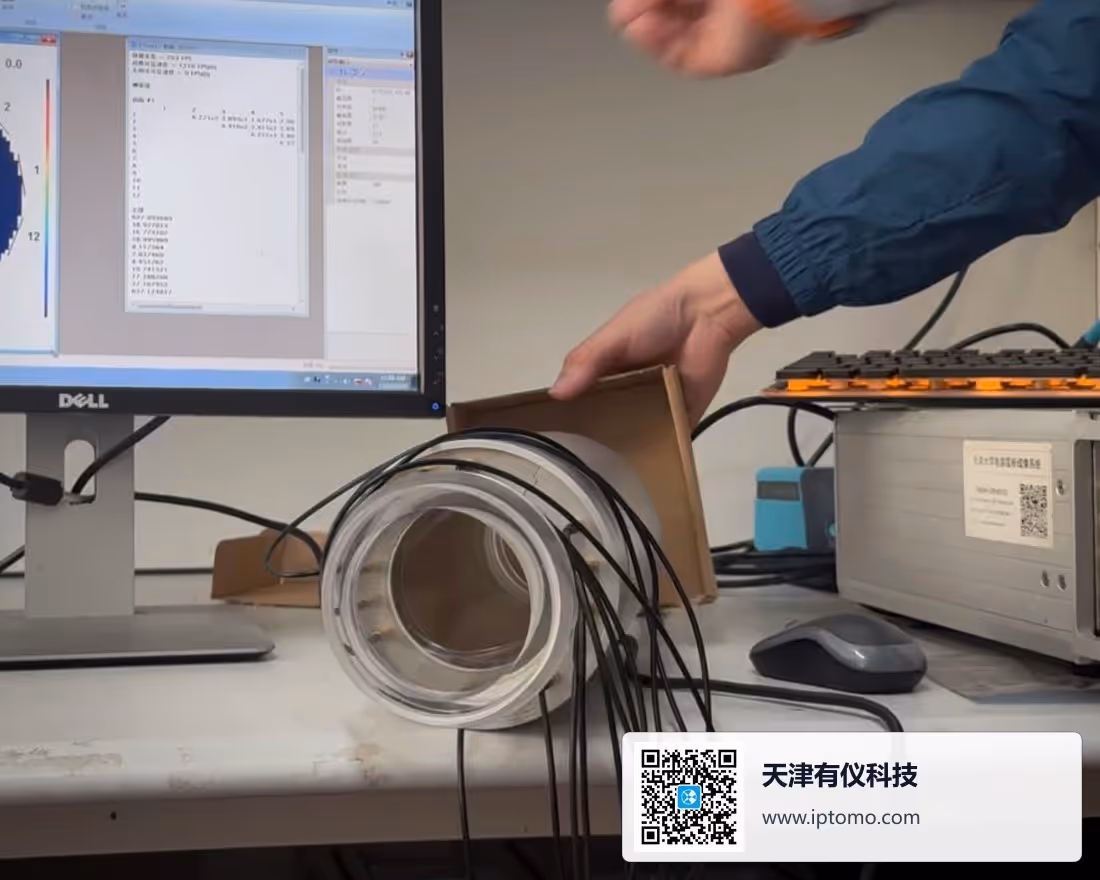

透明 ECT 传感器与采集主机特写
产品演示
产品介绍
双截面 24 电极 · 高速 3D 实时成像
双截面布局不仅能获取单个截面的相分布，还能通过双截面相关分析得到速度分布等动态参数。系统实现 2D/3D 层析数据采集与实时重建、在线检测，并输出相含率、相界面、相速度等定量参数，为工业多相流监测与科研实验提供可视化与定量数据支撑。
-
双截面 24 电极 · 276 通道
双截面布局，每截面 12 电极，共 24 个 ECT 电极板；24 电极两两组合提供 276 个独立测量通道。
-
高速 3D 实时成像
3D 层析数据采集频率 ≥ 200 Hz，层析图像刷新率 ≥ 20 Hz，支持 2D/3D 图像实时重建与在线检测。
-
fF 量级高分辨采集
具备 fF 量级信号采集能力，动态范围稳定性 ±1%，捕捉微小介电变化。
-
非侵入式 · 多相兼容
传感器贴壁安装，不侵入流体、不扰动流场；支持油水等多种相态组合。
技术参数
电极配置
双截面，每截面 12 电极，共 24 个 ECT 电极板。
检测通道
276 个（最大同时测量点）。
测量范围
0.1 – 10 pF。
3D 采集频率
≥ 200 Hz；层析图像刷新率 ≥ 20 Hz。
信号量级
fF 量级；动态范围稳定性 ±1%。
规格
DN50，法兰连接；设计压力 ≥ 3 MPa，温度 ≥ 80 ℃。
三维重建体素
≥ 8000 个，支持 X/Y/Z 三方向切片浏览，每方向 ≥ 20 片。
数据导出
mat / csv / dat；图像 png / jpg / tiff；视频 mp4；提供二次开发接口。
